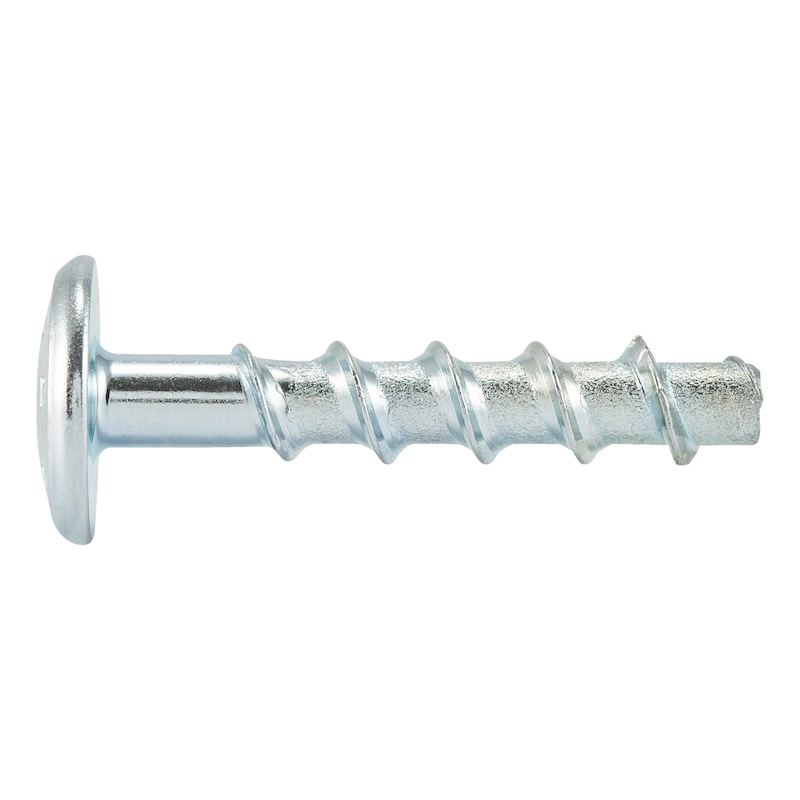

Vite calcestruzzo W-BS zincata TCB grande tipo P

Categoria:

Superficie di contatto molto grande studiata appositamente per il montaggio di ringhiere In calcestruzzo, in acciaio zincato

  • Estremamente flessibile da utilizzare grazie a tre profondità di ancoraggio
  • Testa cilindrica bombata extra-large con ampia superficie di contatto
  • Il fissaggio può essere regolato fino a due volte dopo l’installazione, ad esempio per allineare le piastre di ancoraggio o le guide (fare riferimento alla guida di montaggio)
  • Carichi elevati
  • Distanze ridotte dai bordi e tra gli assi grazie al limitato effetto di espansione
  • Montaggio semplice e veloce e supporto immediato del carico

Prova di prestazioni

Omologazione Tecnica Europea ETA-16/0043 per fissaggio, opzione 1, calcestruzzo fessurato e non fessurato:

  • Effetti statici e quasi statici (∅6)
  • Effetto sismico, categoria prestazioni C1 (∅6)
  • Resistenza al fuoco R30, R60, R90, R120

Omologazione Tecnica Europea ETA-16/0128 per tasselli in un sistema non strutturale ridondante:

  • Calcestruzzo fessurato e non fessurato (∅6)
  • Soffitti in calcestruzzo precompresso a nucleo cavo C30/37 – C50/60, (∅6)
  • Resistenza al fuoco R30, R60, R90, R120

Resistenza al fuoco in caso di esposizione al fuoco in base alla curva tempo temperatura uniforme in muratura (Mz, KSL, KS) e cemento armato – rapporto tecnico n. 2101/173/18 – 2018


Indicazione

Durante l’installazione con un cacciavite a impulsi tangenziale, è necessario rispettare la coppia di serraggio nominale massima consigliata.


Area di applicazione

















Certificazioni

  • ETA-16/0043 W-BS OP1 07.07.2021 EN visualizza
  • ETA-16/0043 W-BS OP1 07.07.2021 DE visualizza
  • ETA-16/0128 W-BS 5 e 6 MULT 06.04.2018 EN visualizza
  • ETA-16/0128 W-BS 5 e 6 MULT 06.04.2018 DE visualizza
  • IBMB-MPA 2101/173/18 W-BS 5 e 6 FIRE 13.08.2018 EN visualizza
  • IBMB-MPA 2101/173/18 W-BS 5 e 6 BRAND 13.08.2018 DE visualizza
  • ETA-23/0196 W-BS MAUERWERK 02.08.2023 DE visualizza
  • ETA-23/0196 W-BS MASONRY 02.08.2023 EN visualizza

Dichiarazioni di prestazione

Questo prodotto è presente anche:

Lunghezza tassello (l) Altezza di fissaggio (t fix 1) Altezza di fissaggio (t fix 2) Altezza di fissaggio (t fix 3)
40 mm 5 mm vai al prodotto
60 mm 25 mm 20 mm 5 mm vai al prodotto
