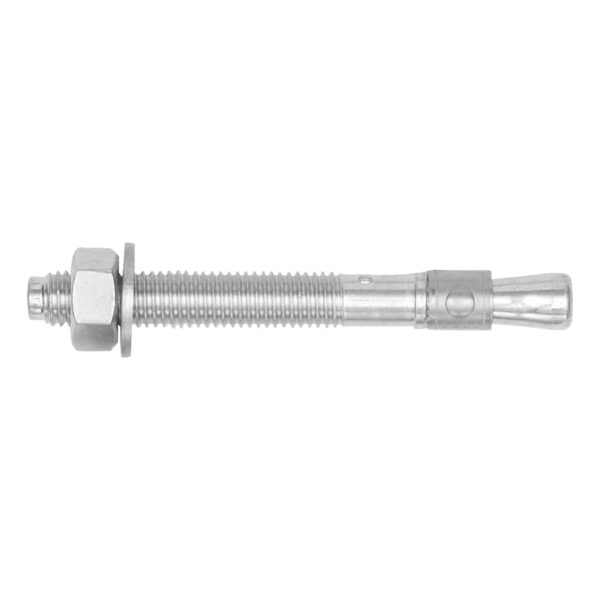

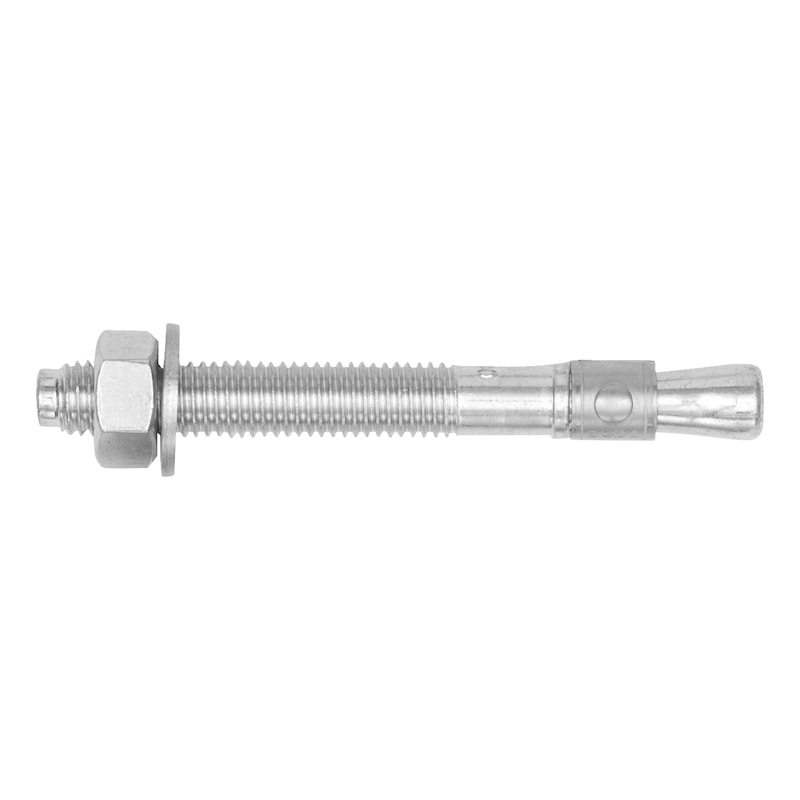

Ancorante W-FA acciaio zincato rondella piccola

Applicazione molto versatile grazie a 3 profondità di ancoraggio

Interasse e distanza dal bordo ridotti

Montaggio passante per un’installazione rapida

Prova di prestazioni

Valutazione Tecnica Europea ETA-02/0001 per fissaggio singolo, opzione 7, calcestruzzo non fessurato: Carichi statici o quasi statici (M6-M20)

Resistenza al fuoco: F30, F60, F90 e F120; esposizione alle fiamme a norma DIN 4102-2:1977-09 (curva tempo/temperatura uniforme)

Area di applicazione

Informazioni aggiuntive

Tipologia	ancorante in acciaio
Materiale supporto	calcestruzzo
Tipo di acciaio	acciaio zincato
Marcatura CE	si
Ideale per	ancoraggio strutturale

Certificazioni

ETA-02/0001 W-FA OP7 20210202 EN visualizza
ETA-02/0001 W-FA OP7 20210202 DE visualizza

Dichiarazioni di prestazione

DOP ETA-02/0001 W-FA OP7 visualizza

Modulo consulenza

Modulo richiesta consulenza tecnica – ANCORANTI visualizza
Informativa per il trattamento dei dati personali dei clienti visualizza

Questo prodotto è presente anche:

Ancorante visualizza >
Ancorante, calcestruzzo non fessurato visualizza >
Ancorante metallico per carichi pesanti visualizza >
Tasselli e ancoranti visualizza >

Diametro tassello in sistema metrico	Lunghezza tassello (l)	Altezza di fissaggio (t fix)	Altezza di fissaggio max ridotta (t fix, red)
M6	40 mm	5 mm		vai al prodotto
M6	67 mm	10 mm	20 mm	vai al prodotto
M6	82 mm	25 mm	35 mm	vai al prodotto
M6	97 mm	40 mm	50 mm	vai al prodotto
M8	50 mm	5 mm		vai al prodotto
M8	75 mm	10 mm	19 mm	vai al prodotto
M8	80 mm	15 mm	24 mm	vai al prodotto
M8	90 mm	25 mm	34 mm	vai al prodotto
M8	95 mm	30 mm	39 mm	vai al prodotto
M8	110 mm	45 mm	54 mm	vai al prodotto
M8	120 mm	55 mm	64 mm	vai al prodotto
M10	60 mm	10 mm		vai al prodotto
M10	85 mm	10 mm	16 mm	vai al prodotto
M10	90 mm	15 mm	21 mm	vai al prodotto
M10	95 mm	20 mm	26 mm	vai al prodotto
M10	105 mm	30 mm	36 mm	vai al prodotto
M10	120 mm	45 mm	51 mm	vai al prodotto
M10	145 mm	70 mm	76 mm	vai al prodotto
M10	175 mm	100 mm	106 mm	vai al prodotto
M10	215 mm	140 mm	146 mm	vai al prodotto
M12	75 mm	5 mm		vai al prodotto
M12	105 mm	10 mm	25 mm	vai al prodotto
M12	110 mm	15 mm	30 mm	vai al prodotto
M12	115 mm	20 mm	35 mm	vai al prodotto
M12	125 mm	30 mm	45 mm	vai al prodotto
M12	145 mm	50 mm	65 mm	vai al prodotto
M12	160 mm	65 mm	80 mm	vai al prodotto
M12	180 mm	85 mm	100 mm	vai al prodotto
M12	200 mm	105 mm	120 mm	vai al prodotto
M12	220 mm	125 mm	140 mm	vai al prodotto
M12	240 mm	145 mm	160 mm	vai al prodotto
M12	255 mm	160 mm	175 mm	vai al prodotto
M16	115 mm	13 mm		vai al prodotto
M16	130 mm	10 mm	28 mm	vai al prodotto
M16	150 mm	30 mm	48 mm	vai al prodotto
M16	180 mm	60 mm	78 mm	vai al prodotto
M16	200 mm	80 mm	98 mm	vai al prodotto
M16	220 mm	100 mm	118 mm	vai al prodotto
M16	250 mm	130 mm	148 mm	vai al prodotto
M16	285 mm	165 mm	183 mm	vai al prodotto
M16	320 mm	200 mm	218 mm	vai al prodotto
M16	340 mm	220 mm	238 mm	vai al prodotto
M20	150 mm	5 mm	27 mm	vai al prodotto
M20	180 mm	35 mm	57 mm	vai al prodotto
M20	205 mm	60 mm	82 mm	vai al prodotto
M20	240 mm	95 mm	117 mm	vai al prodotto
