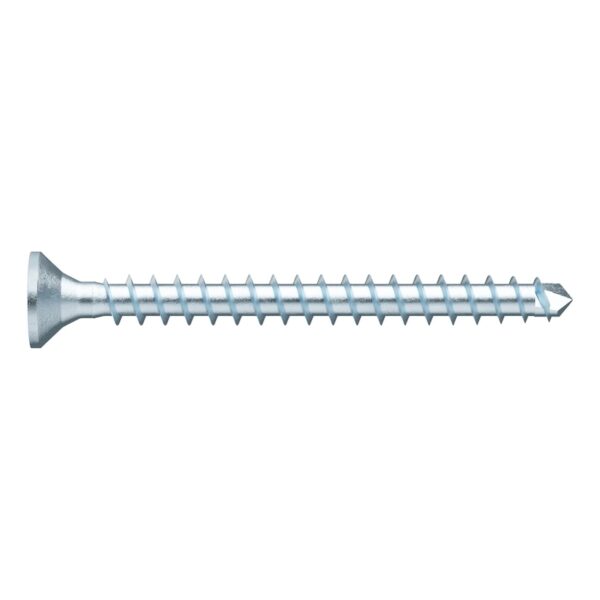

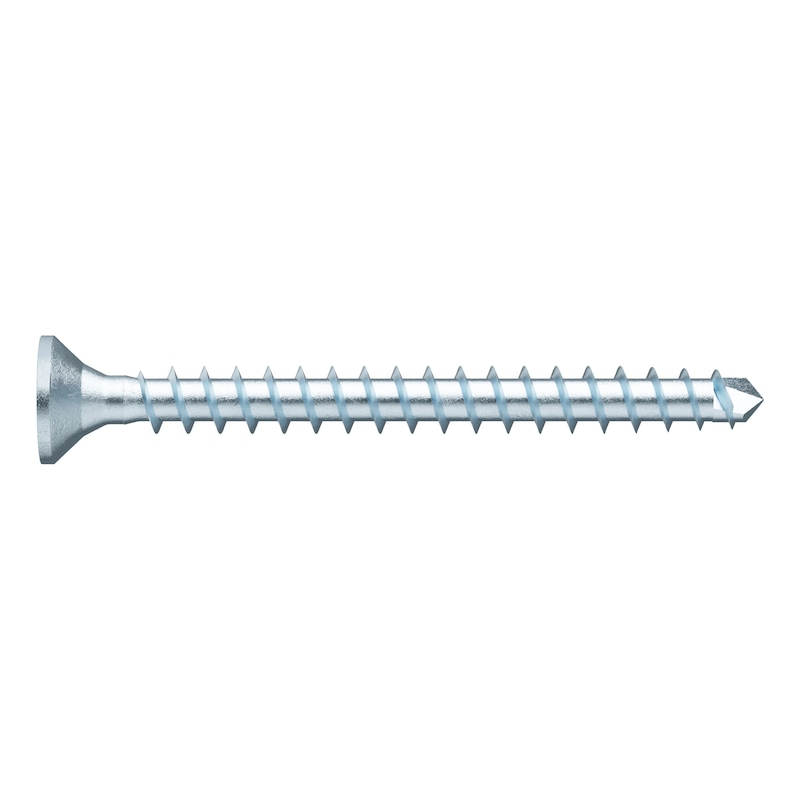

Vite ASSY®plus VG 4 CS Acciaio zincato, filetto intero, testa piana svasata

Trasmissione di potenza ideale grazie all’impronta RW

Maggiore potenza grazie all’area di contatto più ampia sull’inserto

Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull’inserto

Meno cambi di inserto, un inserto per molti diametri di vite

Compatibilità con l’impronta AW precedente

Connessioni con perfetto alloggiamento in elementi in acciaio o nel legno

Per giunzioni con viti in acciaio a filetto intero

Perfetto alloggiamento della testa svasata a 90° anche nella ferramenta per mobili o in elementi di acciaio

L’assenza di intagli autosvasanti sottotesta permette giunzioni a filo

La testa viene inserita a pressione

Massima trasmissione della forza nella direzione di trazione e compressione

Filetto simmetrico per un’elevata capacità di carico abbinato alle prestazioni della punta autoforante

Per giunzioni legno/legno ad elevata capacità di carico indipendentemente dalla direzione del carico

Giunzioni salde e sezioni trasversali del materiale ridotte grazie all’efficace punta autoforante

Consentite distanze dai bordi estremamente ridotte, ad esempio 3xd, che rendono le viti ASSY ∅ 8 mm utilizzabili per travi larghe 60 mm

Preforatura non necessaria

Il legno non si fessura o spacca

Ridotto disallineamento delle viti lunghe

Valori di resistenza e duttilità elevati

Il trattamento termico regolato garantisce elevati valori di resistenza ed elevata duttilità

Indicazione

Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm

Non utilizzare le viti in aree esposte direttamente agli agenti atmosferici o in locali umidi con atmosfere contenenti cloro gassoso

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l’uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Informazioni aggiuntive

Tipologia	Viti per legno
Applicazione	Strutture e Rinforzi
Geometria	Filetto intero
Materiale	Acciaio zincato

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza
ETA-13/0029_EN visualizza
ETA-13/0029_DE visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza
DOP ETA-13/0029_Viti ASSY_IT visualizza
DOP ETA-13/0029_Viti ASSY_DE visualizza
DOP ETA-13/0029_Viti ASSY_EN visualizza
DOP ETA-13/0029_Viti ASSY_FR visualizza

VideoASSY4_lancio_progettazione_vantaggi

Modulo richiesta consulenza

Richiesta consulenza_Solai Collaboranti legno-calcestruzzo visualizza
Richiesta consulenza_Carpenteria legno visualizza

Lunghezza	Lunghezza filettatura (lg)	Lunghezza filettatura vite con punta per foratura (b)	Area di applicazione
120 mm	97 mm	97 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione	vai al prodotto
140 mm	117 mm	117 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione	vai al prodotto
160 mm	137 mm	137 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
180 mm	157 mm	157 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
200 mm	177 mm	177 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
220 mm	197 mm	197 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
240 mm	217 mm	217 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
260 mm	237 mm	237 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
280 mm	257 mm	257 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
300 mm	272 mm	272 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
320 mm	292 mm	292 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
340 mm	312 mm	312 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
360 mm	332 mm	332 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
380 mm	352 mm	352 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
400 mm	372 mm	372 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
430 mm	402 mm	402 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
450 mm	415 mm	415 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
480 mm	442 mm	442 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
530 mm	492 mm	492 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
580 mm	542 mm	542 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
650 mm	612 mm	612 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
700 mm	662 mm	662 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
750 mm	712 mm	712 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
800 mm	762 mm	762 mm	Opera strutturale in legno, Struttura a elementi, Struttura in pannelli di legno, Raccordo interno, Rinforzo compressione laterale, Giunzioni metallo legno, Isolamento tetto, Tetto, Collegamento con resistenza al taglio per trazione, Legno-calcestruzzo-composito	vai al prodotto
