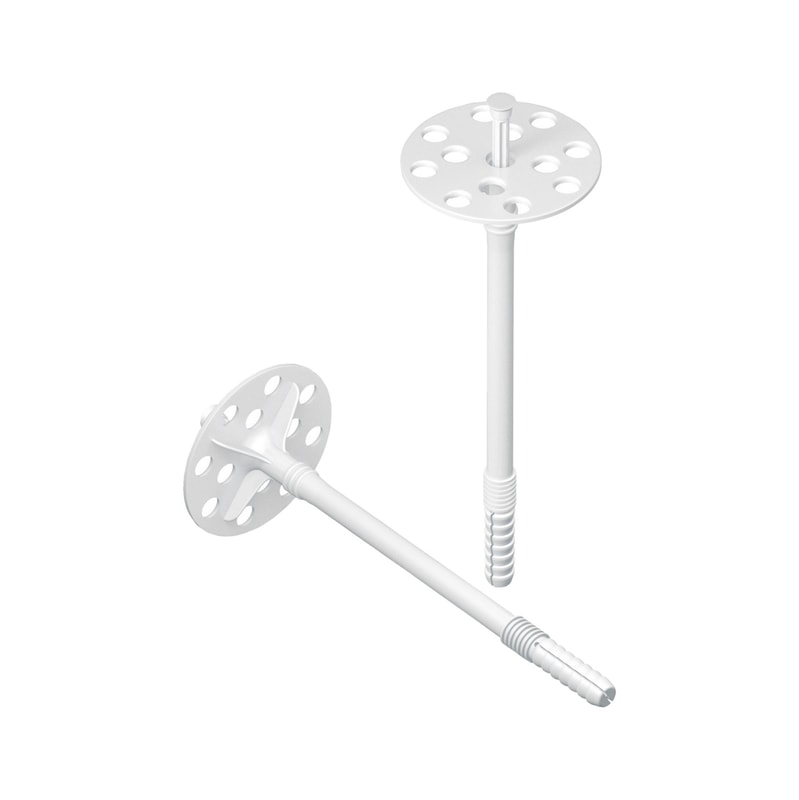

Tassello per pannelli isolanti KI-10

Tassello in polipropilene, chiodo in nylon rinforzato con fibra di vetro

Grazie alla sua particolare geometria, il tassello riesce a trasferire carichi elevati al supporto con una profondità di ancoraggio ridotta

Trasmissione termica χ = 0,000 W/K

Indicazione

Per pannelli morbidi abbinare il disco maggiorato KWL Ø 90 mm

E’ già considerata una tolleranza di 10 mm (p.es. collante). Eventuali strati d’intonaco su vecchi edifici riducono lo spessore max. del pannello isolante. Per il calcolo della lunghezza del tassello è quindi sempre da considerare la situazione specifica

Area di applicazione

Istruzioni

Forare

Pulire il foro

Implementare il perno a filo

Implementare il chiodo

Affondare il tassello

supporti A + B + C			supporto D			supporto E
prof. min. foro mm	prof. min. ancorag. mm	spess.max. pannello isolante¹⁾ mm	prof. min. foro mm	prof. min. ancorag. mm	spess.max. pannello isolante¹⁾ mm	prof. min. foro mm	prof. min. ancorag. mm	spess.max. pannello isolante¹⁾ mm	lungh. tassello mm	Art.
35	25	30	50	40	20	70	60	—	70	5921 910 070
		50			40			20	90	5921 910 090
		80			70			50	120	5921 910 120
		100			90			70	140	5921 910 140
		120			110			90	160	5921 910 160
		140			130			110	180	5921 910 180
		160			150			130	200	5921 910 200
		180			170			150	220	5921 910 220
1) E’ già considerata una tolleranza di 10 mm (p.es. collante). Eventuali strati d’intonaco su vecchi edifici riducono lo spessore max. del pannello isolante. Per il calcolo della lunghezza del tassello è quindi sempre da considerare la situazione specifica

dati tecnici	supporto di categoria	resistenza caratteristica all’estrazione Rk	carico ammissibile (o raccomandato) Ramm
calcestruzzo C12/15, C16/20 – C50/60	A	0,50	0,18
mattone pieno	B	0,50	0,18
mattone forato	C	0,40	0,14
calcestruzzo allegerito	D	0,40	0,14
calcestruzzo cellulare	E	0,10	0,04
spessore min. supporto	A, B, C, D, E	100

Informazioni aggiuntive

Tipologia	tassello in nylon
Materiale supporto	calcestruzzo, muratura
Marcatura CE	si
Ideale per	fissaggio con pannelli isolanti

Certificazioni

ETA-07/0291 KI-10 30.06.2014 EN visualizza
