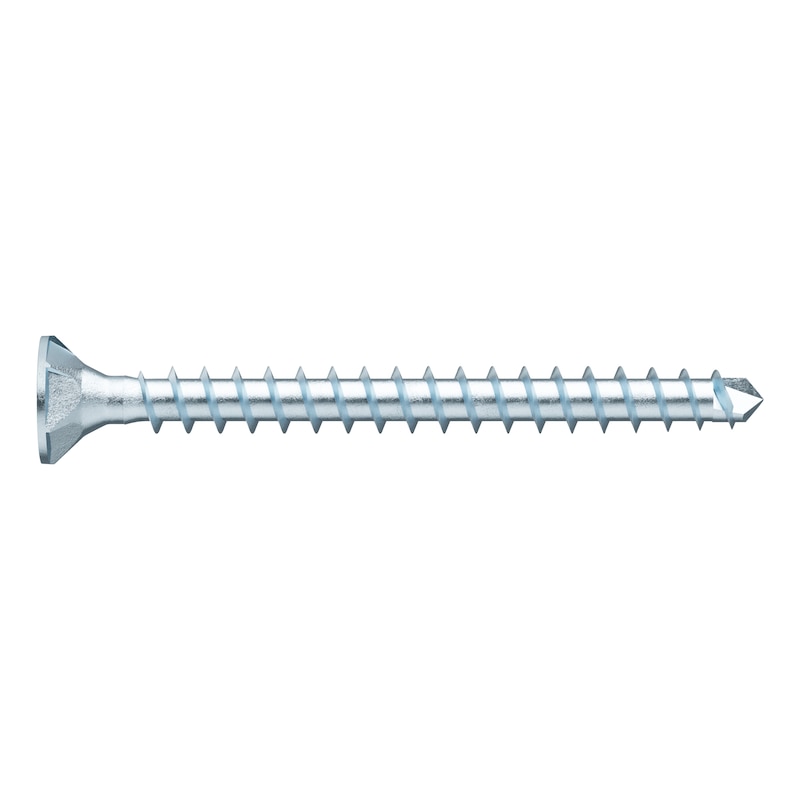

ASSYplus VG 4 CH acc. zin. FI tps tasche racc. RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all’impronta RW

Maggiore potenza grazie all’area di contatto più ampia sull’inserto

Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull’inserto

Meno cambi di inserto, un inserto per molti diametri di vite

Compatibilità con l’impronta AW precedente

Svasatura pulita su elementi in legno

Svasatura semplice della testa della vite nel legno grazie alle tasche raccoglitrucioli sottotesta ottimizzate

Nessuna spaccatura del legno grazie all’effetto di fresatura migliorato e all’aumento del numero di tasche raccoglitrucioli sottotesta fino ∅ a 4,5 mm

Perfetto alloggiamento della testa svasata a 90° anche nella ferramenta per mobili o in elementi di acciaio

Finitura svasata esteticamente gradevole per giunzioni legno-legno o finitura svasata precisa per giunzioni acciaio-legno grazie a innovative tasche svasanti

Equilibrio ottimale tra giunzione e svasatura

Svasatura perfetta per truciolato rivestito

Finitura pulita della testa svasata nel legno massello

Effetto frenante sull’acciaio e effetto fresante sul legno

Numero ottimizzato di tasche raccoglitrucioli sottotesta a seconda dell’applicazione

Massima trasmissione della forza nella direzione di trazione e compressione

Filetto simmetrico per un’elevata capacità di carico abbinato alle prestazioni della punta autoforante

Per giunzioni legno/legno ad elevata capacità di carico indipendentemente dalla direzione del carico

Giunzioni salde e sezioni trasversali del materiale ridotte grazie all’efficace punta autoforante

Consentite distanze dai bordi estremamente ridotte, ad esempio 3xd, che rendono le viti ASSY ∅ 8 mm utilizzabili per travi larghe 60 mm

Preforatura non necessaria

Il legno non si fessura o spacca

Ridotto disallineamento delle viti lunghe

Valori di resistenza e duttilità elevati

Il trattamento termico regolato garantisce elevati valori di resistenza ed elevata duttilità

Indicazione

Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm

Non utilizzare le viti in aree esposte direttamente agli agenti atmosferici o in locali umidi con atmosfere contenenti cloro gassoso

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l’uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza
ETA-13/0029_EN visualizza
ETA-13/0029_DE visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza
DOP ETA-13/0029_Viti ASSY_IT visualizza
DOP ETA-13/0029_Viti ASSY_DE visualizza
DOP ETA-13/0029_Viti ASSY_EN visualizza
DOP ETA-13/0029_Viti ASSY_FR visualizza

Questo prodotto è presente anche:

Elementi di fissaggio visualizza >
Viti per legno visualizza >
Vite truciolare visualizza >

Diametro nominale	Lunghezza	Lunghezza filettatura (lg)	Lunghezza filettatura vite con punta per foratura (b)
6 mm	80 mm	67 mm	67 mm	vai al prodotto
6 mm	100 mm	87 mm	87 mm	vai al prodotto
6 mm	120 mm	107 mm	107 mm	vai al prodotto
6 mm	140 mm	123 mm	123 mm	vai al prodotto
6 mm	160 mm	143 mm	143 mm	vai al prodotto
6 mm	180 mm	163 mm	163 mm	vai al prodotto
6 mm	200 mm	183 mm	183 mm	vai al prodotto
8 mm	120 mm	101 mm	101 mm	vai al prodotto
8 mm	140 mm	121 mm	121 mm	vai al prodotto
8 mm	160 mm	141 mm	141 mm	vai al prodotto
8 mm	180 mm	161 mm	161 mm	vai al prodotto
8 mm	200 mm	181 mm	181 mm	vai al prodotto
8 mm	220 mm	201 mm	201 mm	vai al prodotto
8 mm	240 mm	221 mm	221 mm	vai al prodotto
8 mm	260 mm	241 mm	241 mm	vai al prodotto
8 mm	280 mm	261 mm	261 mm	vai al prodotto
8 mm	300 mm	275 mm	275 mm	vai al prodotto
8 mm	320 mm	295 mm	295 mm	vai al prodotto
8 mm	340 mm	315 mm	315 mm	vai al prodotto
8 mm	360 mm	335 mm	335 mm	vai al prodotto
8 mm	380 mm	355 mm	355 mm	vai al prodotto
8 mm	400 mm	375 mm	375 mm	vai al prodotto
8 mm	430 mm	405 mm	405 mm	vai al prodotto
8 mm	450 mm	425 mm	425 mm	vai al prodotto
8 mm	480 mm	445 mm	445 mm	vai al prodotto
8 mm	530 mm	495 mm	495 mm	vai al prodotto
8 mm	580 mm	545 mm	545 mm	vai al prodotto
12 mm	120 mm	94 mm	94 mm	vai al prodotto
12 mm	140 mm	114 mm	114 mm	vai al prodotto
12 mm	160 mm	134 mm	134 mm	vai al prodotto
12 mm	180 mm	154 mm	154 mm	vai al prodotto
12 mm	200 mm	174 mm	174 mm	vai al prodotto
12 mm	220 mm	194 mm	194 mm	vai al prodotto
12 mm	240 mm	214 mm	214 mm	vai al prodotto
12 mm	260 mm	219 mm	219 mm	vai al prodotto
12 mm	280 mm	239 mm	239 mm	vai al prodotto
12 mm	300 mm	259 mm	259 mm	vai al prodotto
12 mm	320 mm	279 mm	279 mm	vai al prodotto
12 mm	340 mm	299 mm	299 mm	vai al prodotto
12 mm	360 mm	319 mm	319 mm	vai al prodotto
12 mm	380 mm	339 mm	339 mm	vai al prodotto
12 mm	400 mm	359 mm	359 mm	vai al prodotto
12 mm	430 mm	389 mm	389 mm	vai al prodotto
12 mm	450 mm	409 mm	409 mm	vai al prodotto
12 mm	480 mm	439 mm	439 mm	vai al prodotto
12 mm	600 mm	559 mm	559 mm	vai al prodotto

DOWNLOAD DATI CAD / BIM
