Collettore RIVER

Categoria:

Collettore fornito premontato

Grazie alle staffe ribassate il collettore è installabile anche in tramezze interne di spessore 80 mm (in combinazione alle cassette con profondità 80 mm)

Blocco terminale “sfiato + scarico + termometro” ruotabile per consentire il migliore posizionamento della valvola di sfi ato in caso di installazione del collettore non perfettamente verticale

Ingressi colelttore di mandata e di ritorno 1″F

Filetto attacco derivazioni per singoli circuiti 3/4″ Eurokonus

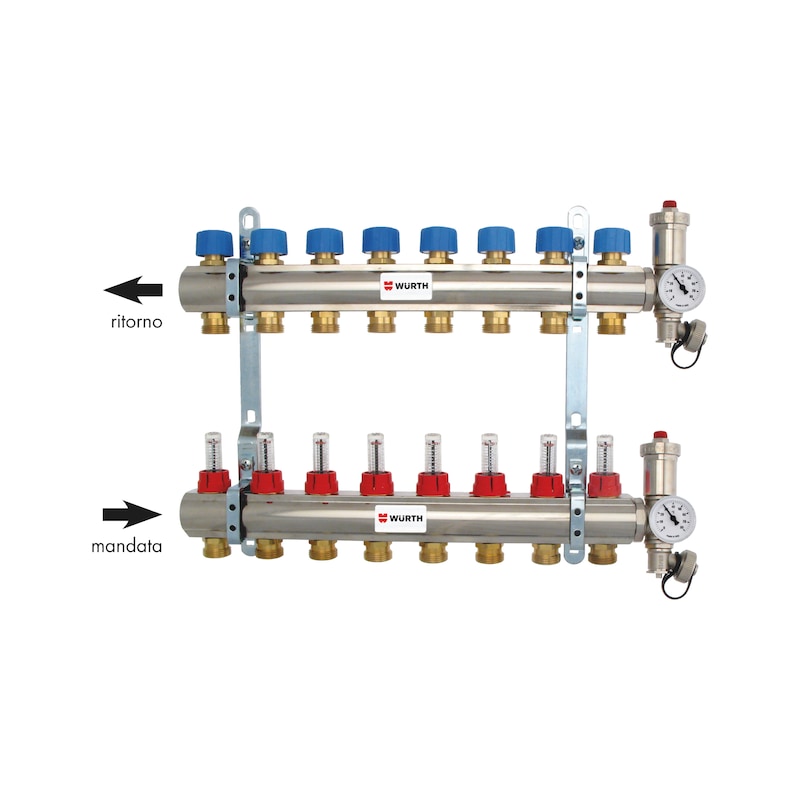

Collettore di distribuzione premontato e completo di:

  • collettore di mandata con flussimetri (0÷5 l/min) per una precisa regolazione della portata d’acqua dei singoli circuiti

  • collettore di ritorno con manopole blu di chiusura manuale e vitoni termostatizzabili predisposti per il montaggio di teste elettrotermiche (attacco M30x1,5)

  • n. 2 valvole di sfiato aria automatiche da 1/2”

  • n. 2 rubinetti girevoli di carico/scarico con attacco tubo 3/4” M

  • n. 2 termometri (0÷80°C) con attacco posteriore

  • n. 2 staffe ribassate in acciaio zincato interasse 210 mm
Indicazione

Per facilitare l’attacco dei singoli tubi dei circuiti alle derivazioni (vie) del collettore superiore, allentare le viti della staffa che lo sostiene e ruotare leggermente la barra verso l’interno



Possibilità di invertire gli ingressi al collettore (da sx a dx) senza smontarlo dalle staffe. Basterà svitare il blocco terminale “sfiato + scarico + termometro” ed applicarlo sul lato opposto del collettore, invertendo poi anche la posizione del termometro



Abbinare sempre una coppia di valvole

Documenti

  • Protocollo di prova pressione per riscaldamento a pavimento visualizza
  • Protocollo di avviamento iniziale del riscaldamento a pavimento visualizza
  • Scheda tecnica collettore RIVER visualizza
  • Modulo richiesta preventivo per RAP visualizza

Disegni

  • Dettaglio prodotto – disegno tecnico visualizza

Voci di computo

Questo prodotto è presente anche:

Larghezza Numero collegamenti Distanza attacco – attacco Per larghezza scatola
155 mm 2 PZ 50 µm 500 mm vai al prodotto
205 mm 3 PZ 50 mm 500 mm vai al prodotto
255 mm 4 PZ 50 mm 600 mm vai al prodotto
305 mm 5 PZ 50 mm 600 mm vai al prodotto
355 mm 6 PZ 50 mm 700 mm vai al prodotto
405 mm 7 PZ 50 mm 700 mm vai al prodotto
455 mm 8 PZ 50 mm 850 mm vai al prodotto
505 mm 9 PZ 50 mm 850 mm vai al prodotto
555 mm 10 PZ 50 mm 850 mm vai al prodotto
605 mm 11 PZ 50 mm 1000 mm vai al prodotto
655 mm 12 PZ 50 mm 1000 mm vai al prodotto
705 mm 13 PZ 50 mm 1000 mm vai al prodotto
