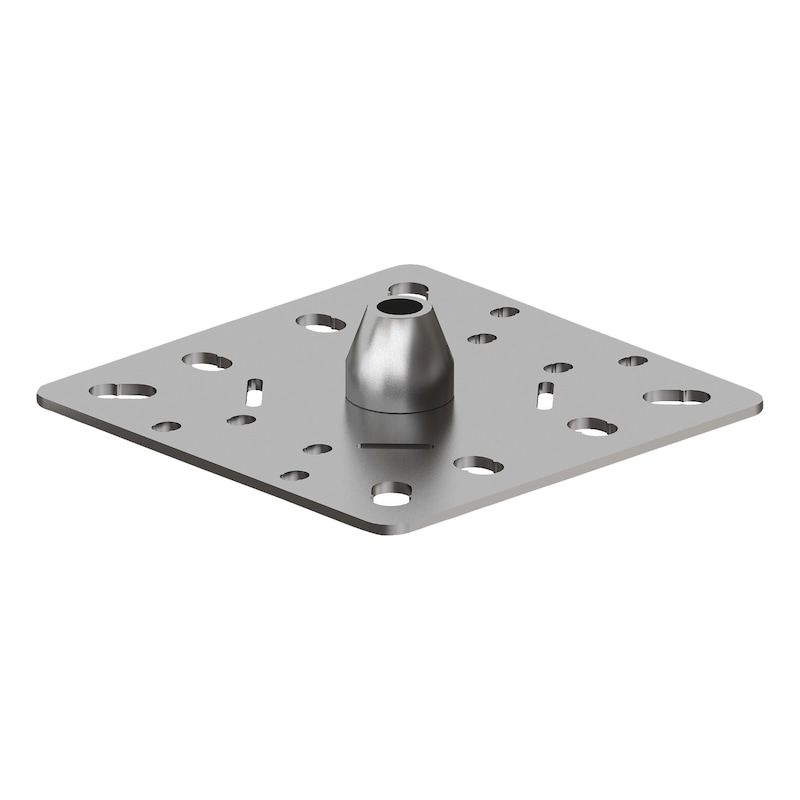

Piastra piana con base conica di rinforzo WBAPNL

Categoria:
  • Accessori da utilizzare in abbinamento al punto di ancoraggio WAPNLe al rinforzo strutturale WRS in caso di coperture in muricci e tavelloni
  • permette di ripartire il carico trasmesso dal punto di anco-raggio WAPNL
  • dotata di base conica con filetto femmina per il collegamento della barra filettata M12 in inox A2, la quale dovrà essere incamiciata con un rinforzo strutturale WRS
  • in caso di caduta l’elemento conico di base accompagna il piegamento sotto carico della barra filettata e del rinforzo strutturale WRS, permettendone il piegamento fino a 90° senza rotture
Indicazione

Ancoraggio alla struttura portante:

Il supporto va valutato e l’ancoraggio va dimensionato da un tecnico abilitato. In ogni caso si rende necessaria la verifica dell’idoneità del supporto ad assorbire la sollecitazione derivante dalla caduta dell’operatore (vedi norma UNI 11560)

Certificazioni:

Il supporto WBAPNL per coperture in muricci e tavelloni è stato sottoposto, in abbinamento al dispositivo di ancoraggio WAPNL di tipo A a norma UNI 11578:2015, a test di resistenza statica equivalente. Il dispositivo di ancoraggio WAPNL è idoneo all’utilizzo da parte di un operatore connesso tramite opportuni DPI. La validità delle certificazioni decade qualora il prodotto venga disassemblato, alterato, modificato o non correttamente installato. Certificazioni scaricabili dal sito:


www.wuerth.it/lineavita

Ispezione periodica:

L’impianto anticaduta è soggetto ad ispezione periodica obbligatoria ad intervallo non superiore a 2 anni per i controlli relativi al sistema di ancoraggio e non superiore a 4 anni per i controlli relativi alla struttura di supporto e agli ancoranti, come previsto dalla norma UNI 11578:2015

Garanzia:

10 anni sui materiali (dalla data di acquisto)



Consultare le pagine informative, il manuale d’installazione ed uso ed il libretto d’impianto forniti insieme ai prodotti e scaricabili dal sito: www.wuerth.it/lineavita

Scheda tecnica e di montaggio

  • Scheda tecnica di montaggio – WBAPNL visualizza
