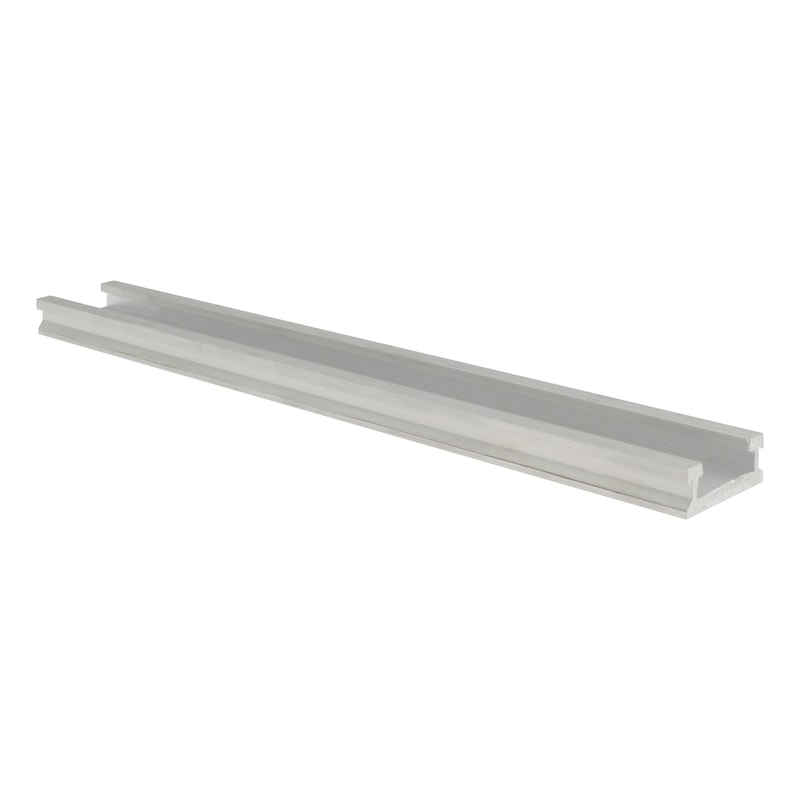

Profilato Alu Click

COD: 31141009030211 Categoria:
  • In alluminio (EN – AW 6063 T6)

  • Per un fissaggio veloce e semplice

  • Sistema di aggancio “easy click” compatibile con le graffe a scatto della linea Zebra SOLAR

  • Consente l'alloggiamento di viti testa martello

  • Profilato non preforato e privo di guarnizione in EPDM disponibile solo in versione con altezza standard

Indicazione

fissaggio consigliato:

  • rivetti a strappo Zebra 4,8 x … in acciaio inox A2/A2

Proprietà geometriche Alu Click altezza standard:

  • momento d’inerzia massima: lx: 0,243 cm4 – ly: 1,883 cm4

  • modulo resistenza massima: Wx: 0,157 cm3 – Wy: 2,193 cm3

Verificare il fissaggio tra profilato e lamiera grecata e tra lamiera grecata e sottostruttura esistente


In caso di profilati con guarnizione non premontata è necessario applicare il nastro di guarnizione in EPDM

Informazioni aggiuntive

Tipologia

Lamiera grecata
Gamma

Zebra® solar
Materiale

Alluminio

Voci di capitolato

  • Voci di capitolato per componenti Zebra visualizza
  • Voci di capitolato per sistema Zebra visualizza

Istruzioni di posa

  • ISTRUZIONI DI MONTAGGIO – Installazione su coperture in lamiera grecata visualizza

Dwg

  • DISEGNO TECNICO – PROFILATO ALU CLICK visualizza

Modulo consulenza

  • Modulo richiesta consulenza – Sistema Zebra Solar visualizza
  • Informativa per il trattamento dei dati personali dei clienti visualizza
