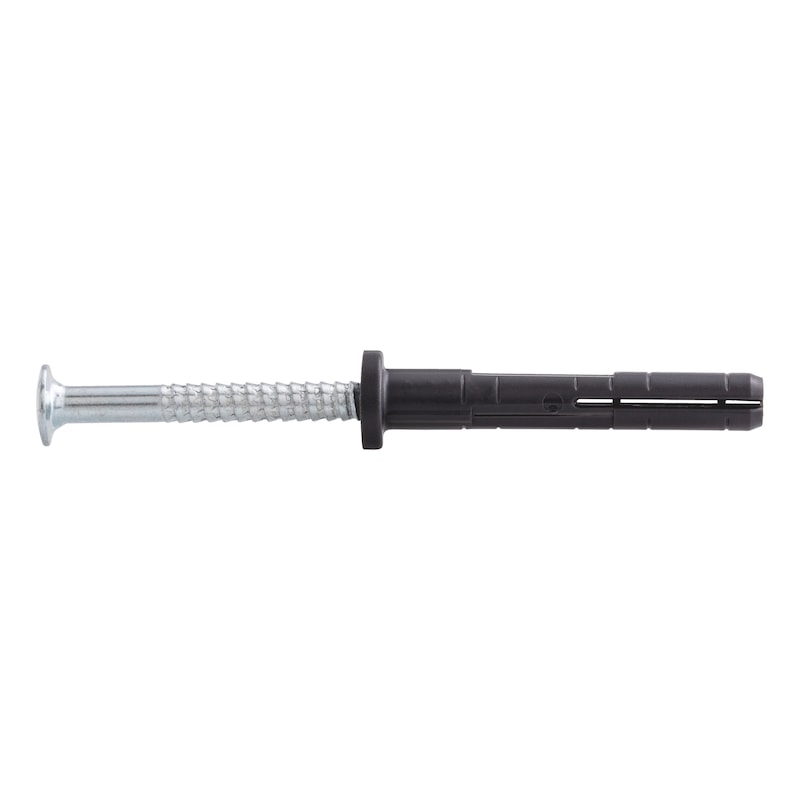

SHARK HAMMER, tassello a chiodo collare piatto FK

Categoria:
  • Installazione rapida ed economica

  • Il tassello e il chiodo a vite sono preassemblati, non è necessario cercare una vite adatta

  • Per montaggio passante

  • Può essere rimosso grazie all'intaglio presente sulla testa della vite

  • Il blocco antiespansione prima dell'inserimento completo previene un'espansione precoce

  • Resistente ai raggi UV

  • Resistente al deterioramento (tassello in poliammide di alta qualità)

  • Resistente alle temperature da -40 °C a +100 °C

  • Per svasatura e per non avere sporgenza

  • Il design a testa piana svasata affonda automaticamente nel legno tenero

  • Privo di alogeni

Prova di prestazioni

  • Valutazione Tecnica Europea (certificato ETA): SHARK® Hammer misure 6 e 8 per fissaggio multiplo di sistemi non portanti in calcestruzzo

  • Valutazione Tecnica Europea (certificato ETA): SHARK® Hammer misura 8 per fissaggio multiplo di sistemi non portanti in muratura (eccetto dimensioni M8 x 45)
Dati sulle prestazioni
Diametro tassello [mm] 6 8
Carico di trazione ammissibile Calcestruzzo B25 o C20/25 Fadm [kN] 0,2 0,2
Mattone in arenaria calcarea KS 12 – 0,12
Mattone cavo in arenaria calcarea KSL 12 – 0,075
Valori caratteristici
Coppia di serraggio (solo tipo GEW) Tinst [Nm] 4 4
Profondità foratura h1 ≥ [mm] 35 45
Profondità di posa hnom ≥ [mm] 30 40
Diam. filettatura (solo tipo GEW) dpass [mm] M6 M8
Lunghezza filettatura (solo tipo GEW) Ithr [mm] 6 9
Diametro del foro d0 [mm] 6 8
Diametro del foro nell'elemento da fissare df [mm] 6,5 8,5

Area di applicazione









Certificazioni

  • ETA-19/0182 SHARK HAMMER 20.01.2020 EN visualizza
  • ETA-19/0182 SHARK HAMMER 20.01.2020 DE visualizza

Modulo consulenza

  • Modulo richiesta consulenza tecnica – ANCORANTI visualizza
  • Informativa per il trattamento dei dati personali dei clienti visualizza

Questo prodotto è presente anche:

Diametro tassello Lunghezza tassello (l) Altezza di fissaggio max (t fix) Profondità di posa (h nom)
5,5 mm 25 mm 5 mm 25 mm vai al prodotto
5 mm 30 mm 5 mm 25 mm vai al prodotto
5 mm 40 mm 15 mm 25 mm vai al prodotto
5 mm 50 mm 25 mm 25 mm vai al prodotto
6 mm 30 mm 5 mm 30 mm vai al prodotto
6 mm 40 mm 10 mm 30 mm vai al prodotto
6 mm 50 mm 20 mm 30 mm vai al prodotto
6 mm 60 mm 30 mm 30 mm vai al prodotto
6 mm 80 mm 50 mm 30 mm vai al prodotto
8 mm 45 mm 5 mm 40 mm vai al prodotto
