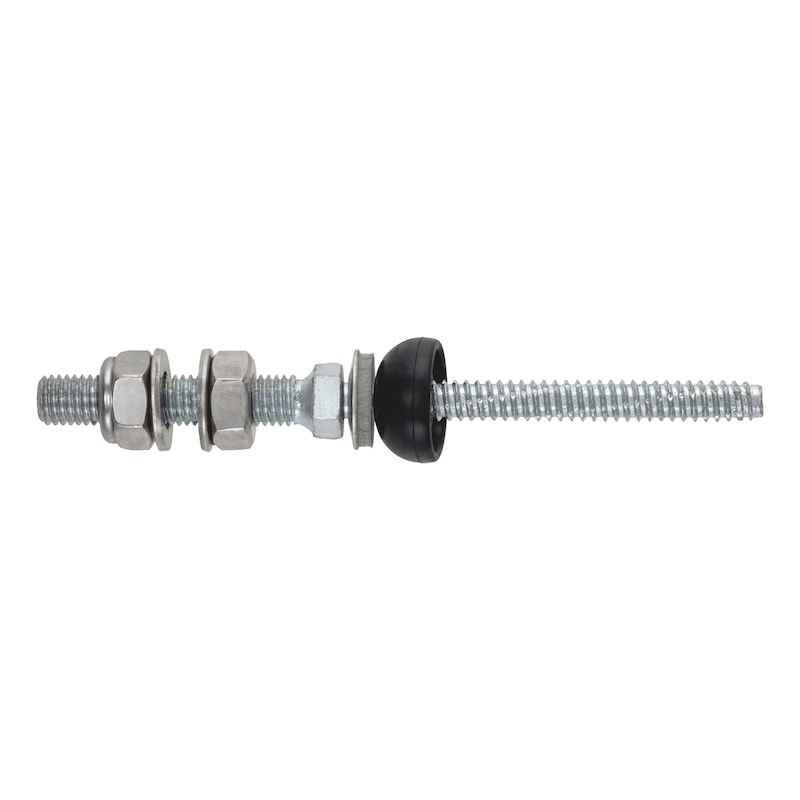

Vite congiunzione solar WSF BZ variante 1

Categoria:

Preassemblato per sottostrutture in acciaio, tipo speciale per coperture ondulate

Acciaio inox A2 con rivestimento speciale

Con esagono incassato da 5 mm

Preassemblato con:

  • 1x dado esagonale, DIN 934

  • 1x dado di bloccaggio, DIN 985

  • 1 guarnizione a fungo in EPDM

  • 2x rondelle, DIN 125

Prova di prestazioni

Omologazione Z-14.4-598


Indicazione

È necessario osservare rigorosamente il diametro di preforatura.



A seconda dei carichi strutturali, le viti di congiunzione solar WSF devono essere utilizzate insieme a calotte. La calotta viene collocata sulla lamiera e avvitata attraverso la vite di congiunzione solar WSF.



Lo spessore serrabile è definito come la distanza tra il bordo superiore della copertura in cui si avvita la vite di congiunzione WSF e il bordo superiore della lamiera


Area di applicazione


Voci di capitolato

  • Voci di capitolato per componenti Zebra visualizza
  • Voci di capitolato per sistema Zebra visualizza

Questo prodotto è presente anche:

Lunghezza vite Lunghezza Spessore serrabile min/max
125 mm 180,0 mm 55,0-100,0 mm vai al prodotto
150 mm 205,0 mm 80,0-125,0 mm vai al prodotto
160 mm 215,0 mm 90,0-135,0 mm vai al prodotto
200 mm 255,0 mm 130,0-175,0 mm vai al prodotto
80 mm 135,0 mm 15,0-55,0 mm vai al prodotto
