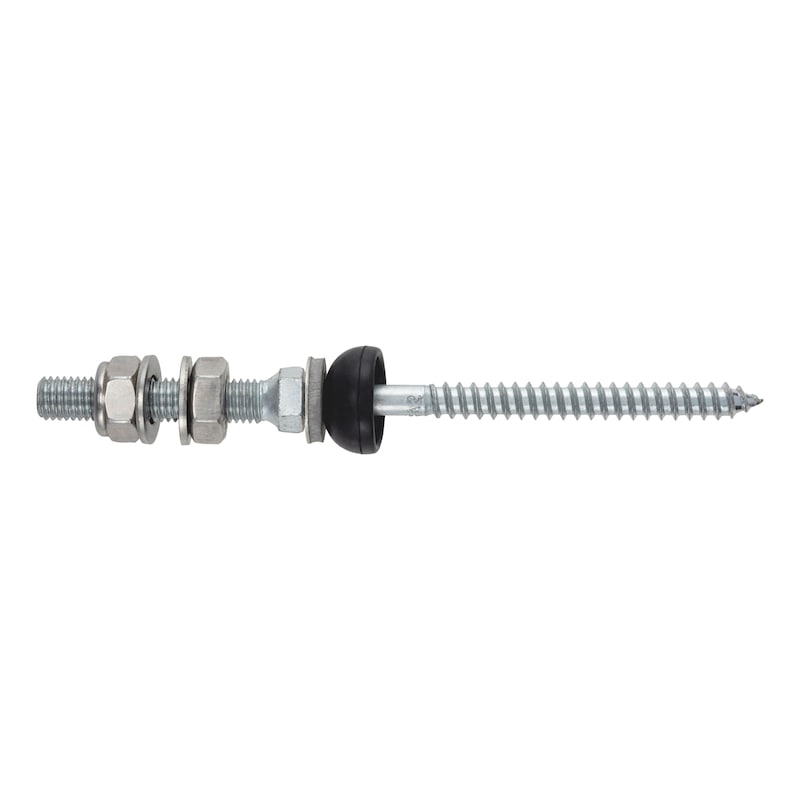

Fissaggio per impianti solari, WSF tipo A, variante 1

Esagono incassato da 5 mm

Preassemblato con:

1 dado esagonale, DIN 934

1 controdado di sicurezza, DIN 985

1 guarnizione a fungo in EPDM

2 rondelle, DIN 125

Indicazione

Lo spessore serrabile è definito come la distanza tra il bordo superiore della sottostruttura in cui si avvita la vite di congiunzione e il bordo superiore della lamiera. Le viti di congiunzione WSF variante 2 devono essere utilizzate insieme a calotte, a seconda dei carichi strutturali.

Informazioni aggiuntive

Tipologia	Viti di congiunzione
Materiale	Acciaio Inox

Voci di capitolato

Voci di capitolato per componenti Zebra visualizza
Voci di capitolato per sistema Zebra visualizza

Istruzioni di posa

ISTRUZIONI DI MONTAGGIO – Installazione con vite di congiunzione visualizza

Lunghezza vite	Lunghezza	Spessore serrabile min/max
100 mm	155 mm	20,0-55,0 mm	vai al prodotto
130 mm	185 mm	45,0-85,0 mm	vai al prodotto
150 mm	205 mm	70,0-105,0 mm	vai al prodotto
180 mm	235 mm	100,0-135,0 mm	vai al prodotto
200 mm	255 mm	120,0-155,0 mm	vai al prodotto
