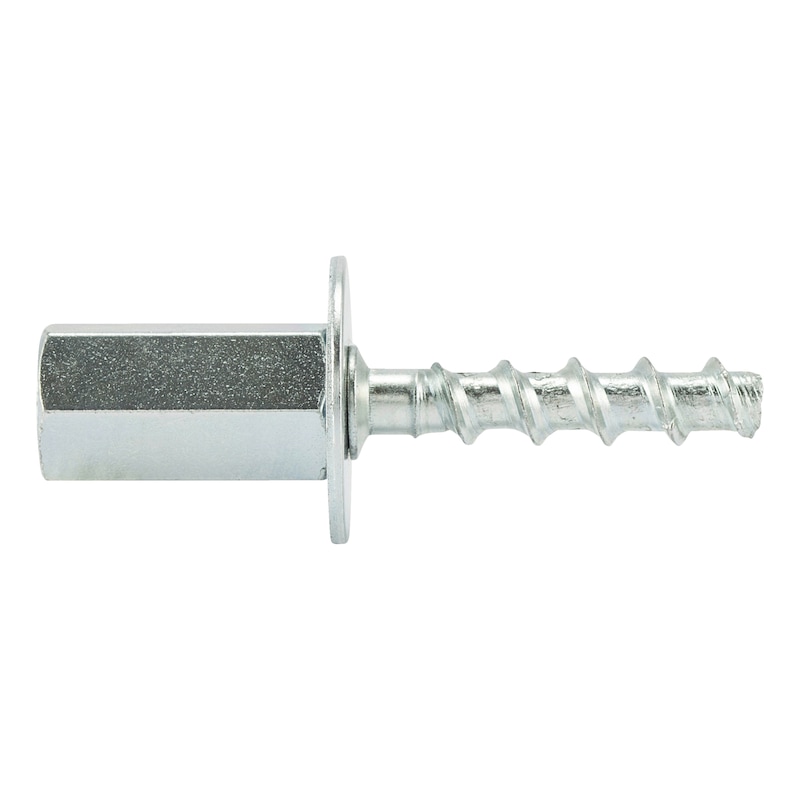

Vite per calcestruzzo W-BS acciaio zincato tipo I

Categoria:

Elevate capacità di tenuta per un fissaggio efficiente. Per sospensioni e fissaggi con barre filettate (filettatura interna M8/M10), acciaio zincato

  • Estremamente flessibile da utilizzare grazie a tre profondità di ancoraggio
  • Con occhiello e filetto femmina combinato M8/M10
  • Carichi elevati
  • Distanze ridotte dai bordi e tra gli assi grazie al limitato effetto di espansione
  • Montaggio semplice e veloce, in particolare in altezza, e supporto immediato del carico
  • Il fissaggio può essere regolato per massimo due volte dopo l’assemblaggio (fare riferimento alla guida di assemblaggio)

Prova di prestazioni

Omologazione Tecnica Europea ETA-16/0043 per fissaggio, opzione 1, calcestruzzo fessurato e non fessurato:

  • Effetti statici e quasi statici (∅6)
  • Effetto sismico, categoria di prestazioni C1 (∅6, solo carico di tensione)
  • Resistenza al fuoco R30, R60, R90, R120

Omologazione Tecnica Europea ETA-16/0128 per tasselli in un sistema non strutturale ridondante:

  • Calcestruzzo fessurato e non fessurato (∅6)
  • Soffitti in calcestruzzo precompresso a nucleo cavo C30/37 – C50/60, (∅6)
  • Resistenza al fuoco R30, R60, R90, R120

Indicazione

Durante l’installazione con un cacciavite a impulsi tangenziale, è necessario rispettare la coppia di serraggio nominale massima consigliata. La coppia di montaggio massima specificata deve essere rispettata durante il montaggio delle parti di fissaggio.


Area di applicazione




















Certificazioni

  • ETA-16/0043 W-BS OP1 07.07.2021 EN visualizza
  • ETA-16/0043 W-BS OP1 07.07.2021 DE visualizza
  • ETA-16/0128 W-BS 5 e 6 MULT 06.04.2018 EN visualizza
  • ETA-16/0128 W-BS 5 e 6 MULT 06.04.2018 DE visualizza
  • IBMB-MPA 2101/173/18 W-BS 5 e 6 FIRE 13.08.2018 EN visualizza
  • IBMB-MPA 2101/173/18 W-BS 5 e 6 BRAND 13.08.2018 DE visualizza
  • ETA-23/0196 W-BS MAUERWERK 02.08.2023 DE visualizza
  • ETA-23/0196 W-BS MASONRY 02.08.2023 EN visualizza

Dichiarazioni di prestazione

Questo prodotto è presente anche:

Lunghezza tassello (l) Profondità foratura (h 1,2) Profondità foratura (h 1,3) Profondità di posa (h nom2)
35 mm vai al prodotto
55 mm 45 mm 60 mm 40 mm vai al prodotto
