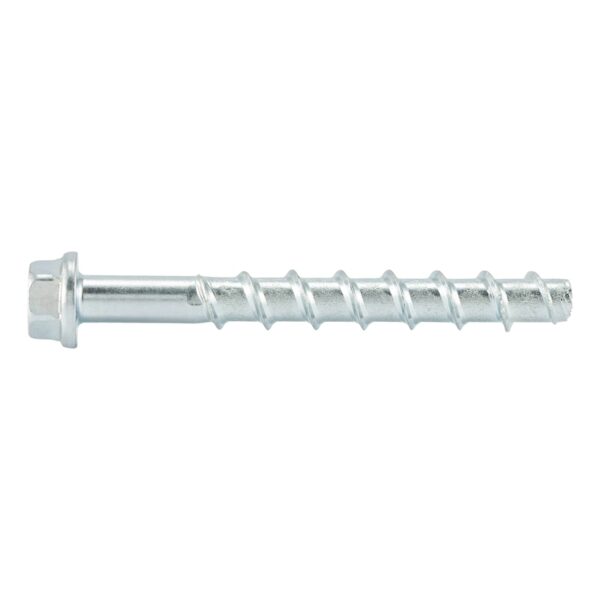

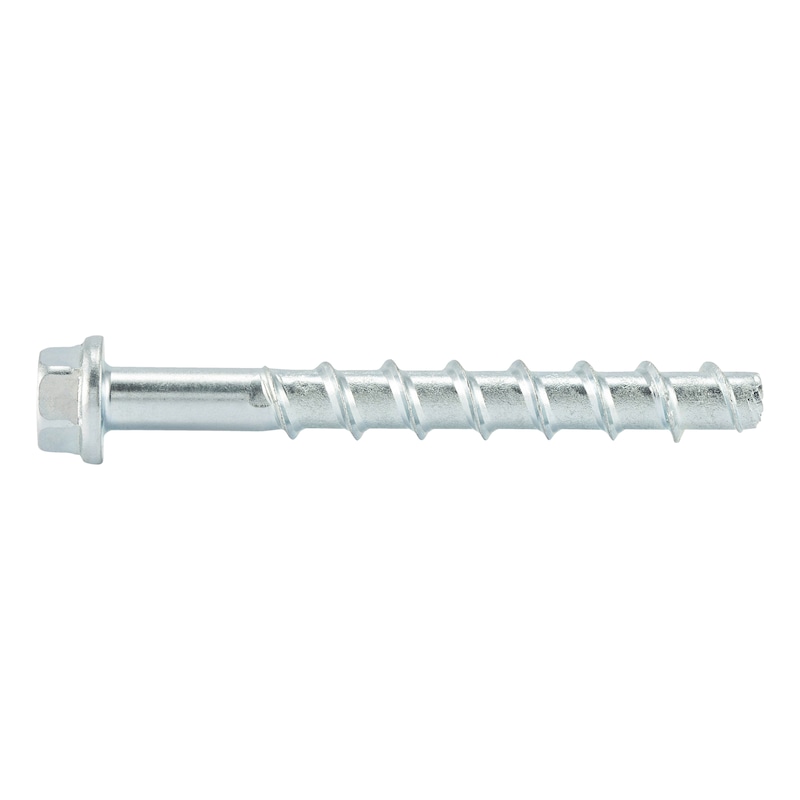

Vite per calcestruzzo W-BS acciaio zincato tipo S

Categoria:

Elevate capacità di tenuta per un fissaggio efficiente. Ideale per il fissaggio di strutture metalliche in calcestruzzo, acciaio zincato

  • Estremamente flessibile da utilizzare grazie a tre profondità di ancoraggio (misura 6-14)
  • Il fissaggio può essere regolato fino a due volte dopo l’installazione (misura 6-14), ad esempio per allineare ringhiere o piastre di ancoraggio (fare riferimento alla guida di montaggio)
  • Carichi molto elevati
  • Distanze ridotte dai bordi e tra gli assi grazie al limitato effetto di espansione
  • Montaggio semplice e veloce e supporto immediato del carico

Prova di prestazioni

Omologazione Tecnica Europea ETA-16/0043 per fissaggio, opzione 1, calcestruzzo fessurato e non fessurato:

  • Effetti statici e quasi statici (∅6 – ∅14)
  • Effetto sismico, categoria di prestazioni C1 (∅6 – ∅14) e C2 (∅8 – ∅14)
  • Resistenza al fuoco R30, R60, R90, R120

Omologazione Tecnica Europea ETA-16/0128 per tasselli in un sistema non strutturale ridondante:

  • Calcestruzzo fessurato e non fessurato, (∅5 e ∅6)
  • Soffitti in calcestruzzo precompresso a nucleo cavo C30/37 – C50/60, (∅6)
  • Resistenza al fuoco R30, R60, R90, R120

DIBt omologazione tecnica nazionale/omologazione generale Z-21.8-2090 per l’ancoraggio temporaneo in calcestruzzo (∅10 – ∅14, tipo S testa esagonale)

  • In calcestruzzo rinforzato, non rinforzato, fessurato e non fessurato C20/25 a C50/60
  • Attaccamento in calcestruzzo fresco
  • Riutilizzo

DIBt omologazione tecnica nazionale/omologazione generale Z-21.1-2075 come ancorante a vite incollato per l’ancoraggio in calcestruzzo (∅10 – ∅14, tipo S testa esagonale)

  • Da utilizzare in combinazione con Malta iniettabile WIT-BS come ancorante a vite incollato WIT-BS
  • In calcestruzzo rinforzato, non rinforzato, fessurato e non fessurato C20/25 a C50/60

Capacità di trazione in soffitti a corpo cavi in calcestruzzo, (∅6 – ∅10) – rapporto tecnico n. 21641 – 2016

Resistenza al fuoco in caso di esposizione al fuoco in base alla curva tempo temperatura uniforme in muratura (Mz, KSL, KS) e cemento armato, (∅5 e ∅6) – rapporto tecnico n. 2101/173/18 – 2018


Indicazione

A partire dalla misura 8, per l’installazione si consiglia l’uso di un avvitatore ad impulsi tangenziale. Rispettare la coppia di serraggio nominale raccomandata.


Area di applicazione


















Certificazioni

  • ETA-16/0043 W-BS OP1 07.07.2021 EN visualizza
  • ETA-16/0043 W-BS OP1 07.07.2021 DE visualizza
  • ETA-16/0128 W-BS 5 e 6 MULT 06.04.2018 EN visualizza
  • ETA-16/0128 W-BS 5 e 6 MULT 06.04.2018 DE visualizza
  • IBMB-MPA 2101/173/18 W-BS 5 e 6 FIRE 13.08.2018 EN visualizza
  • IBMB-MPA 2101/173/18 W-BS 5 e 6 BRAND 13.08.2018 DE visualizza
  • ETA-23/0196 W-BS MAUERWERK 02.08.2023 DE visualizza
  • ETA-23/0196 W-BS MASONRY 02.08.2023 EN visualizza

Dichiarazioni di prestazione

Questo prodotto è presente anche:

Dimensione ancoraggio Lunghezza tassello (l) Altezza di fissaggio (t fix 1) Altezza di fissaggio (t fix 2)
10 mm 60 mm 5 mm vai al prodotto
10 mm 80 mm 25 mm 5 mm vai al prodotto
10 mm 90 mm 35 mm 15 mm vai al prodotto
10 mm 100 mm 45 mm 25 mm vai al prodotto
10 mm 120 mm 65 mm 45 mm vai al prodotto
10 mm 140 mm 85 mm 65 mm vai al prodotto
10 mm 160 mm 105 mm 85 mm vai al prodotto
12 mm 80 mm 15 mm vai al prodotto
12 mm 110 mm 45 mm 25 mm vai al prodotto
14 mm 80 mm 5 mm vai al prodotto
14 mm 110 mm 35 mm 10 mm vai al prodotto
14 mm 130 mm 55 mm 30 mm vai al prodotto
5 mm 40 mm 5 mm vai al prodotto
5 mm 50 mm 15 mm vai al prodotto
5 mm 60 mm 25 mm vai al prodotto
6 mm 40 mm 5 mm vai al prodotto
6 mm 50 mm 15 mm 10 mm vai al prodotto
6 mm 60 mm 25 mm 20 mm vai al prodotto
6 mm 80 mm 45 mm 40 mm vai al prodotto
6 mm 100 mm 65 mm 60 mm vai al prodotto
8 mm 50 mm 5 mm vai al prodotto
8 mm 60 mm 15 mm 5 mm vai al prodotto
8 mm 70 mm 25 mm 15 mm vai al prodotto
8 mm 80 mm 35 mm 25 mm vai al prodotto
8 mm 90 mm 45 mm 35 mm vai al prodotto
8 mm 100 mm 55 mm 45 mm vai al prodotto
8 mm 120 mm 75 mm 65 mm vai al prodotto
8 mm 140 mm 95 mm 85 mm vai al prodotto
8 mm 160 mm 115 mm 105 mm vai al prodotto
DOWNLOAD DATI CAD / BIM
